一文讀懂PTFE 、絕緣、鍍銀銅帶纏繞、鍍銀銅絲編織結構

2019-10-11 09:16 ? 次閱讀

穩相同軸電纜機械穩相性能要求是近幾年才提出來的,國內外對其機理研究的報道較少。電纜受到機械力的作用時,可能產生擠壓、拉伸、彎曲 和扭轉等情況,其相位變化原理分析也非常復雜。 下面,我們僅從最常見的彎曲變化來分析其對相位 穩定的影響。

圖:同軸電纜相位及相位變化見公式

由公式可知,電纜相位變化主要取決于機械長度變化率以及等效介電常數變化率,當電纜受機械力彎曲時,相位變化主要是由機械長度變化引起的。

同軸電纜彎曲時,由于各部件所處的彎曲半徑不等導致電纜外側受拉伸,而電纜內側受擠壓,從而導致機械長度變化。同軸電纜外導體外側最大可能伸長長度(即電纜最大伸長長度)Δl,可由公式表示。

式中,r為電纜的彎曲半徑,mm; D為絕緣體直徑,mm; I為電纜彎曲長度(1=2rθ, θ為彎曲角)。

可以得出彎曲引起的長度變化 Δl 與 電纜自身粗細(絕緣直徑D)、彎曲半徑r、彎曲長 度l 有關。電纜越粗、彎曲半徑越小、彎曲角越大,則電纜彎曲長度變化越大,相位變化也越大。上述分析是在電纜機構十分緊密、彎曲時內外 導體、絕緣均不發生相對位移的理想狀態下進行的。在實際制造的電纜彎曲時,內外導體、絕緣之間肯 定會有相對位移,從而引起電纜相位的變化。

所以在進行穩相電纜的設計時,必須注意其結構的緊密性和穩定性,盡量避免內外導體、絕緣三者之間產生相對滑動。

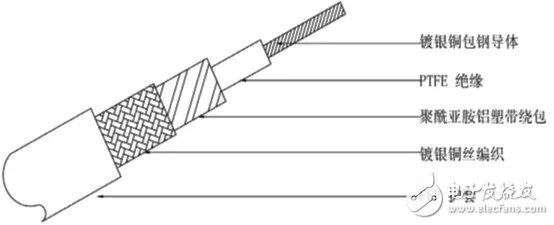

圖:PTFE? 絕緣、鍍銀銅帶纏繞、鍍銀銅絲編織 結構

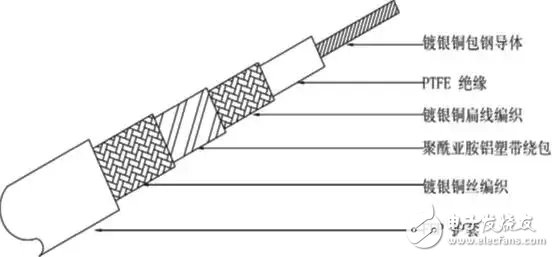

圖:PTFE 絕緣、鍍銀銅扁線編織、復合鋁塑模 繞包、鍍銀銅線編織結構
