半剛性電纜3大特性是什么?

2019-10-11 09:16 ? 次閱讀

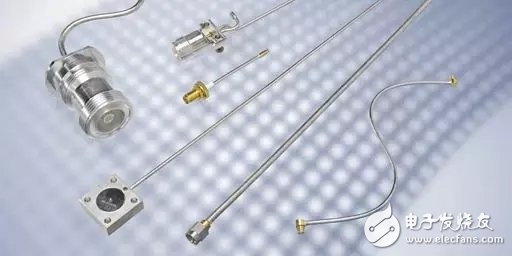

當今無數的射頻應用中,半剛性電纜依然是被廣泛使用的重要微波器件。半剛性線纜的最基本形式為由金屬管構成的同軸傳輸線。其中,金屬管一般為成型外導體的銅管,沿該銅管的中心線設有金屬絲導體。所以中心金屬絲導體由介電材料支撐,從而保持于上述外導體的同一中心軸線上。由于其寬帶特性、可靠的電氣性能以及相位穩定性,半剛性組件仍然是工程師們的熱門選擇。

半剛性電纜的主要特性

頻帶寬應用廣

通常,半剛性電纜組件可支持65GHz以內的射頻信號傳輸,但是使用1.0mm連接器端接的電纜組件可實現高達110GHz的高頻應用。半剛性同軸電纜尺寸各異,其直徑范圍從0.020英寸至0.250英寸不等。在羅森伯格的產品中,0.141英寸、0.085英寸、0.047英寸電纜較為流行。使用更小型連接器的0.047英寸直徑電纜由于可支持更高的頻率,因此正愈來愈受到用戶的青睞。0.141英寸直徑半剛性同軸電纜使用高頻SMA或2.92mm連接器,應用條件通常可高達27GHz。0.086英寸直徑半剛性同軸電纜雖然也常與SMA連接器聯用,但是當其由1.85mm連接器端接時,工作頻率最高可達65GHz。

可成形并保持形狀

半剛性同軸電纜是一種既具有足以保持其形狀的剛性,又具有足以可手工彎曲的電纜。對于半剛性電纜而言,為了能恰好嵌入所設計的系統中,其經常需要被精確塑造成各種形狀。將半剛性電纜塑造成所需的形狀是一項頗具風險的工作。為了防止對外管壁造成損傷,應使用專用工具對電纜進行彎曲或塑形。此外,此類電纜一旦被塑造成特定形狀后,要想再次改變其形狀極為困難。這是因為,形狀變更常導致外導體損壞,從而使外壁中生成細紋,最終影響電纜組件的電氣性能。因此,雖然由鋁和軟銅制成的此類同軸電纜易于塑形和手工彎曲,但是為了將電纜損害風險降至最小,仍然推薦使用專用工具進行此類操作。

相位穩定性

由于半剛性同軸電纜使用高質量材料制成,因此與采用線編織外導體的柔性同軸電纜相比,其具有極高的電氣穩定性。金屬及介電材料特性會隨溫度變化而變化,因此對于許多關鍵系統而言,穩相電纜的使用極具重要性。此外,在需要控制相位長度的系統中,常使用相位匹配的半剛性電纜。對于配置相控陣天線的天線系統,光通訊,半導體等測試應用而言,尤其如此。

低互調(PIM

半剛性電纜通常由金屬材料(主要為銅)制成。當選配合適的連接器時,此類銅管半剛性同軸電纜具有極為優良的無源互調性能,從而使得其成為包括分布式天線系統相關設備在內的現代多頻無線通信系統的理想選擇。隨著人們對于完全覆蓋率的需求越來越高,分布式天線系統市場要求使用包括濾波器功分器放大器乃至高端測試設備在內的更多種類低無源互調產品。由于半剛性電纜組件能夠同時滿足現代無線通信系統所需的射頻功率及無源互調要求,因此其成為上述應用的首選產品。

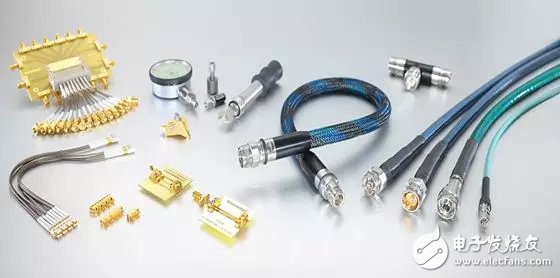

在“測試和計量”領域,羅森伯格提供全面的系列產品。包括測量校準、測試電纜,精密轉接器、互換端口連接器系統和測試組件。精密連接器包括RPC-N、RPC-TNC、RPC-7 、RPC-SP 、RPC-3.50 、RPC-2.92 、RPC-2.40 、RPC-1.85 和RPC-1.00 等一系列端口的連接器、轉接器和校準件;測試組件包括開路器、短路器、負載、滑動負載、衰減器和空氣線等。
